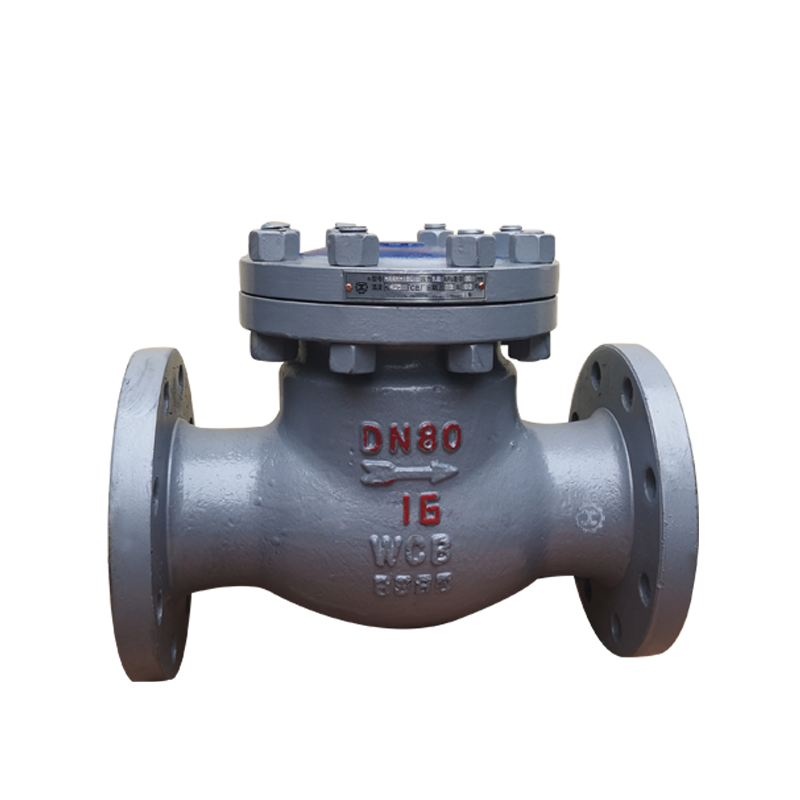

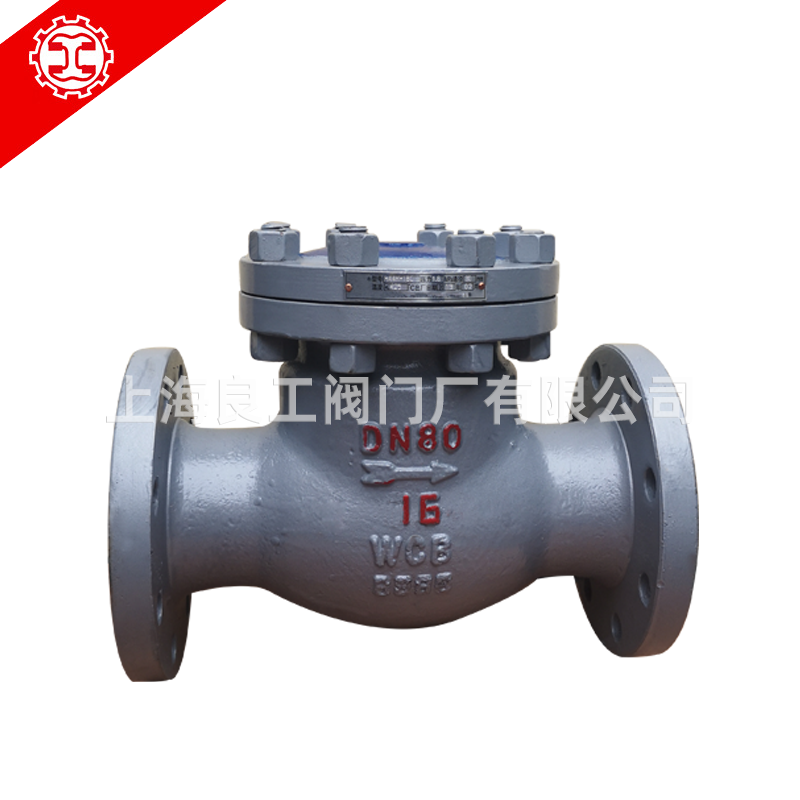

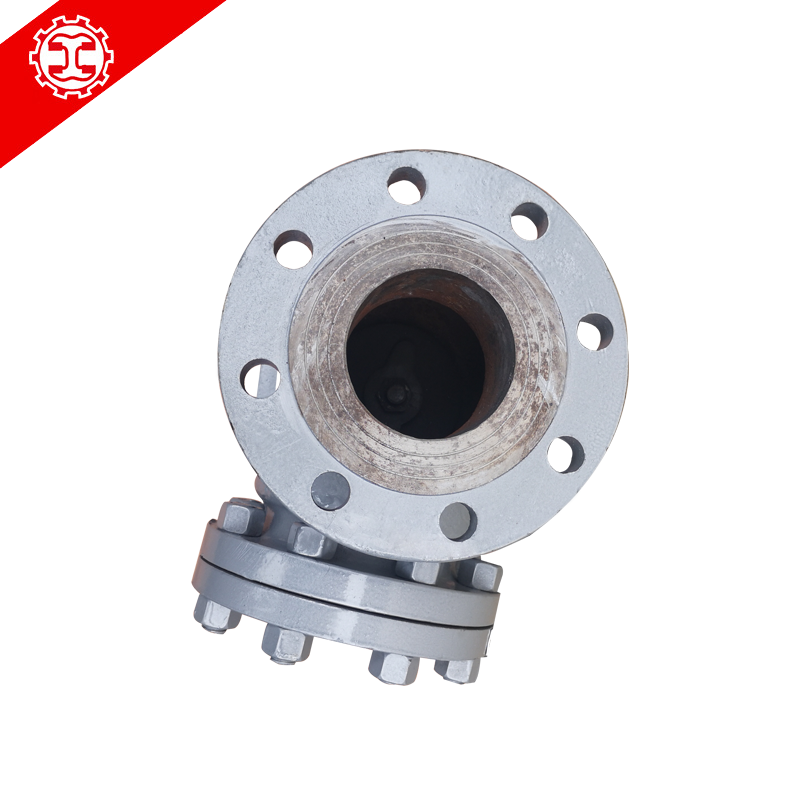

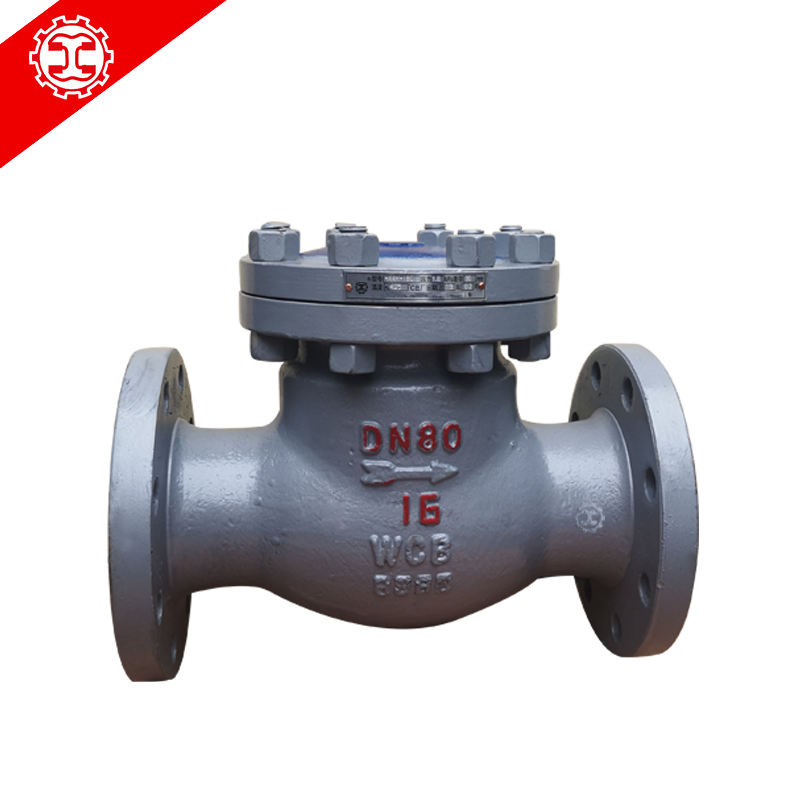

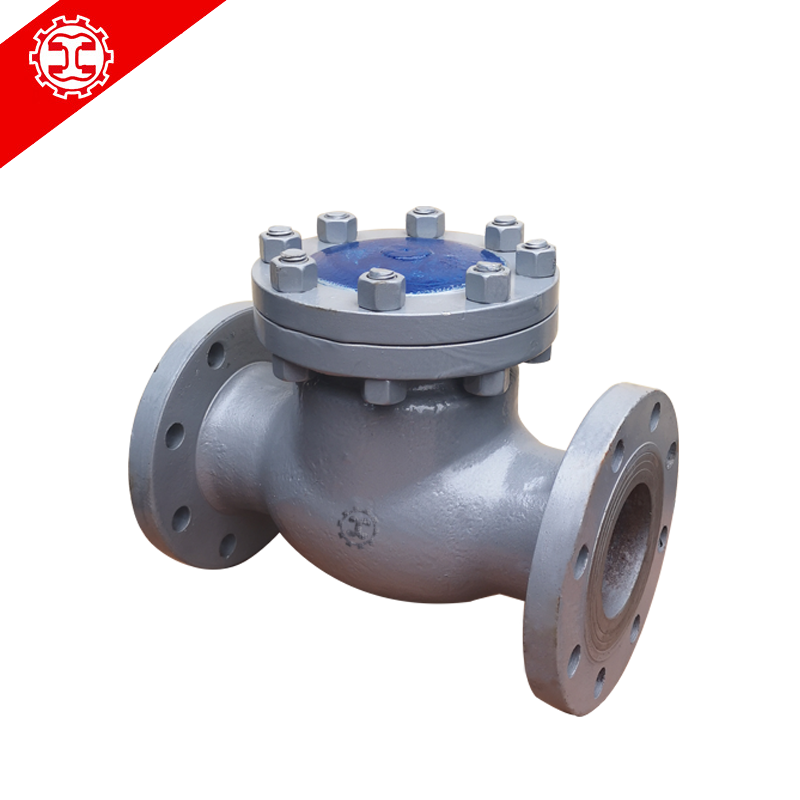

H44H-16C

H44H-16C阀的主要特点如下：

一、结构及工作原理

摇臂式：通过摇臂围绕固定轴旋转来打开和关闭阀瓣。当液体推动圆盘时

正向开启，靠自身重量和反向介质压力自动关闭。

这是一个自动阀门。

法兰连接（型号为“44”）：采用法兰连接，安装牢固，密封可靠。

全内式结构：所有启闭部件均密封在阀体内部，无泄漏点，仅中间法兰需垫片。

2. 材料及密封性能

◆阀体材质：后缀“C”表示碳钢（WCB），机械强度高。

密封面处理：

“H”表示阀瓣和阀座的密封面采用堆焊不锈钢（如1Cr18Ni9Ti）或其他硬质合金制成。

耐磨耐腐蚀，适用于水、油品、蒸汽及酸性介质（如硝酸、醋酸）。

球面连接结构：圆盘与摇臂通过球面连接连接，实现微位置补偿和增强

密封适应性。

3。性能参数

压力等级：

公称压力·PN16·（约1.6MPa）。

强度试验压力·2.4MPa·，密封试验压力·1.8MPa·。

<表> < tr > < >公称压力(MPa) < / th > < >强度试验(MPa) < / th > < >密封试验(MPa) < / th > < / tr > < tr >

1.6 < td > < / td > < td > 2.4 < / td > < td > 1.8 < / td > < / tr > < /表>

温度范围：

碳钢阀体（WCB）： -29℃~ 425℃。

不锈钢阀体：-40℃~ 550℃（如CF8/CF8M）。

四、流体特性及应用场景

低流阻设计：流线型流道，流体阻力比升降式止回阀小，适用于大流量管道。

回流保护：专门设计防止介质倒流、泵倒流和容器排出，确保系统安全。

适用领域：

石油、化工、制药、电力（锅炉蒸汽）、冶金等行业。

口径范围：DN15 - DN800（部分厂家可达DN1200）。

五、特殊设计注意事项

关闭冲击问题：阀瓣的快速关闭会引起水锤，有些设计采用阻尼装置或金属来减轻冲击

阀席位。

低压密封极限：在低压条件下密封性能低于升降式止回阀，可通过辅助弹簧或

重锤结构。

六、安装与维护

安装方向要求：流体进口方向应与阀瓣旋转侧对齐，以保证正常启闭。

■：结构紧凑，无需外接驱动单元，降低了维护的复杂性。
